風機盤管作為中央空調系統的末端設備，廣泛應用于各類建筑中。其性能的穩定發揮，離不開正確的接線、規范的安裝以及對常見故障的及時處理。本文將系統介紹風機盤管的接線方法、常見故障排查與安裝攻略，并簡要提及水暖管道零件及其他建筑用金屬制品的制造要點，助您全面掌握相關知識與技能。

一、風機盤管接線方法

正確的接線是風機盤管安全、高效運行的基礎。接線前，務必切斷電源，并嚴格對照產品說明書和電氣原理圖進行操作。

核心接線步驟：
1. 電源接入：將市電（通常為220V）的相線（L）、零線（N）和地線（PE）準確接入風機盤管電源接線端子的對應位置。地線連接必須牢固可靠，確保用電安全。
2. 電機接線：風機電機通常有高、中、低三檔風速抽頭。根據控制需要（如通過三速開關或溫控器），將對應的控制線連接到相應檔位的接線端子上，以實現風速調節。
3. 電動水閥接線：將溫控器或控制系統的控制信號線連接到電動二通閥或三通閥的驅動端。當需要制冷或制熱時，控制系統發出信號，閥門打開，冷凍水或熱水流入盤管。
4. 溫控器連接：溫控器是用戶操作界面。將其信號輸出線（控制風機啟停、風速、閥門開關）連接到風機盤管控制板的對應接口。溫控器的感溫探頭應安裝在能代表區域平均溫度的位置。

注意事項：所有接線應使用符合規格的電纜，接頭處務必使用接線端子壓接牢固，做好絕緣處理，防止松動、短路或漏電。完成后，應再次核對線路，確保無誤后方可通電測試。

二、風機盤管常見故障與排查

掌握常見故障的排查方法，能快速恢復系統運行。

1. 風機不轉：

• 檢查電源：確認供電是否正常，開關、斷路器是否閉合。

• 檢查溫控器：檢查溫控器設置是否正確，電池是否有電（無線型號），接線是否松動。

• 檢查電容與電機：用萬用表測量風機電容是否損壞（鼓包、失容），電機繞組是否斷路或短路。

1. 風機運轉但不出風或風量小：

• 檢查濾網：濾網積塵過多是最常見原因，需定期清洗。

• 檢查風機葉輪：葉輪可能積灰嚴重或損壞，需清潔或更換。

• 檢查風速檔位：確認是否設置在低風檔。

1. 制冷/制熱效果差：

• 檢查供水系統：確認冷凍水/熱水溫度與壓力是否達標，管道閥門是否完全開啟。

• 檢查電動水閥：聽閥門動作聲音，或用萬用表測量其線圈是否得電、閥芯是否卡死。

• 檢查盤管：盤管內部可能臟堵或外部翅片積灰嚴重，需專業清洗。

1. 漏水：

• 檢查冷凝水盤：冷凝水盤堵塞或傾斜度不夠?qū)е滤缌鳎枋柰ㄅ潘埽{(diào)整水平。

• 檢查管道連接：檢查進回水軟管連接處、閥門、盤管本身有無滲漏。

• 檢查保溫：送風溫度過低可能導致機身或管道外壁結露滴水，需檢查并加強保溫層。

1. 噪音過大：

• 檢查安裝緊固性：檢查吊裝支架是否松動，電機、風機固定螺絲是否擰緊。

• 檢查軸承與葉輪：風機電機軸承可能缺油或損壞，葉輪可能松動或碰殼。

三、風機盤管安裝攻略

規范的安裝是長期穩定運行的前提。

1. 安裝前準備：

• 核對設備型號、規格是否符合設計要求。

• 檢查機身、配件、說明書是否齊全，有無運輸損傷。

• 確定安裝位置，應確保氣流組織均勻，便于檢修，并遠離熱源和蒸汽。

1. 吊裝要點：

• 采用強度足夠的吊桿和減震吊架，吊桿直徑通常不小于Φ8mm。

• 確保機組水平安裝，冷凝水盤泄水側保持不少于0.5%的坡度，以利排水。

• 機組與樓板之間應留有足夠的檢修空間（通常大于300mm）。

1. 管道連接：

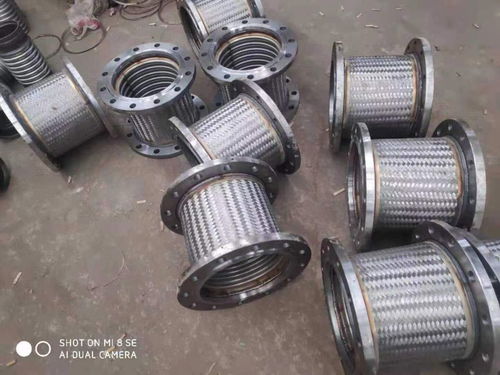

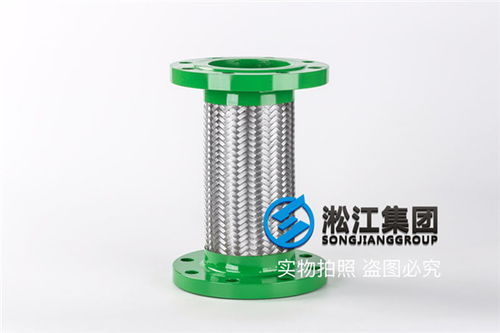

• 進出水管應加裝軟接頭，以隔離機組振動；并安裝過濾器、截止閥、排氣閥等，便于調節、清洗和維護。

• 管道連接必須嚴密，試壓合格。冷凝水管需單獨設立，保持坡度，避免與污水管直接連接。

• 與水暖管道零件的關聯：此處用到的閥門、軟連接、過濾器、管件等，均屬于水暖管道零件范疇。這些零件的制造質量至關重要，應選用符合國標、密封性好、耐腐蝕、承壓強的產品，以確保系統密封性和長期可靠性。

1. 保溫與電氣：

• 供回水管、冷凝水管及閥件必須做好保溫，防止能量損失和結露。

• 電氣接線按第一部分所述規范進行，接線盒應易于檢修。

1. 調試與驗收：

• 通電后，逐臺檢查風機轉向、各檔風速、溫控器功能、電動閥動作是否正常。

• 運行一段時間后，檢查有無異常噪音、振動和漏水現象，測量出風溫度和風量是否達標。

四、延伸：水暖管道零件及其他建筑用金屬制品制造

優質的安裝離不開優質的部件。水暖管道零件（如彎頭、三通、閥門、管卡等）及其他建筑用金屬制品（如支架、預埋件、鋼結構連接件） 的制造，是整個建筑機電系統質量的基石。

其制造通常涉及以下關鍵工藝：

• 材料選擇：根據用途（承壓、防腐、耐溫）選用合適的金屬材料，如鑄鐵、碳鋼、不銹鋼、銅合金等。
• 成型工藝：采用鑄造、鍛造、沖壓、機加工、焊接等多種工藝，確保零件尺寸精確、結構牢固。
• 表面處理：進行鍍鋅、噴塑、涂漆、鈍化等處理，以提高耐腐蝕性和美觀度，延長使用壽命。
• 質量檢測：嚴格執行尺寸公差、壓力測試、密封性測試等標準，確保每一件產品都安全可靠。

選擇信譽良好的制造商提供的合格產品，是保證風機盤管系統乃至整個建筑水暖、通風系統長期穩定、高效、安全運行的重要環節。

****：風機盤管的良好運行是設計、制造、安裝、維護多個環節共同作用的結果。掌握正確的接線與安裝方法，熟悉常見故障的排查思路，并理解其背后關聯的零部件制造標準，方能真正做到“心中有數，手中有術”，確保空調末端設備的理想效能。
